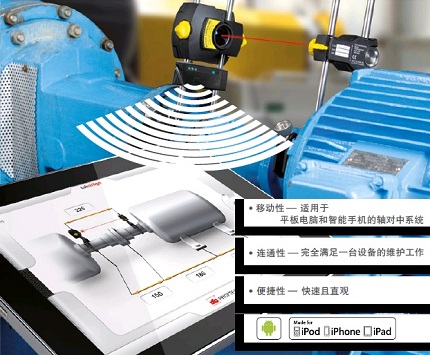

? 徹底便攜和無線傳輸?shù)募?光對中系統
? 集成的工作平臺 ? 直觀的觸屏操作界面

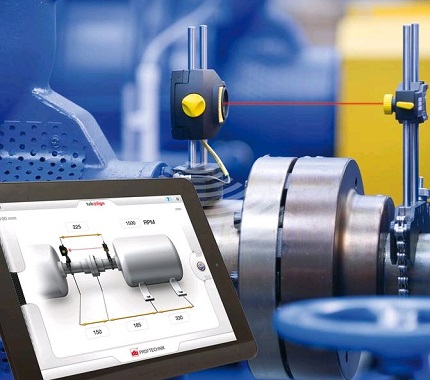

? 可靠的高精度激光對中測量技術 — 移動性，連通性，便捷性 指尖軸對中系統tab@lign®是一款獨特的能在平板電腦和智 能手機上應用的軸對中系統。它同時支持蘋 果和安卓操作系統，提供了超強 移動性，實時連通性和無限便捷性。
tab@lign®指尖軸對中系統（激光對中儀）能夠提供同普盧福其他軸對中系
統一樣的直觀操作和先進技術，上乘地執行
軸對中標準，包括對設備的快速對中檢查，
例如電機泵組等。
tab@lign®產品包含應用程序、測量激光傳
感器和部件以及用于無線傳輸?shù)乃{牙模塊。
應用程序可在日常移動設備如平板電腦和智
能手機上運行。一臺堅固耐用的工業平板電
腦以及一副觸屏手套可作為選配。
tab@lign®繼承了普盧福激光對中系統所有
產品的高精度和高質量，這也是我們一貫的
標準。
移動性
基于目前*新的移動通信技術，這款新一代
的解決方案可以讓我們的現場維護團隊和專
家隨時隨地進行激光軸對中。
連通性
盡情享受在一個全新的移動界面上進行激
光軸對中：顯示并更新服務需求，收發郵
件，瀏覽文檔，快速拍照，測量以及顯示
調整結果，發送測量報告以及更多操作。
結合了維護工作所需要的所有信息，工具
和應用程序于一個多功能的平臺上，軸對
中系統從未集成如此多的功能。
便捷性
在移動設備上進行軸對中意味著更大的靈
活性和實用性。
tab@lign® 的強大功能遠不止這些。
極其合理的功能和直觀的用戶界面讓對中
工作既簡單又快捷。

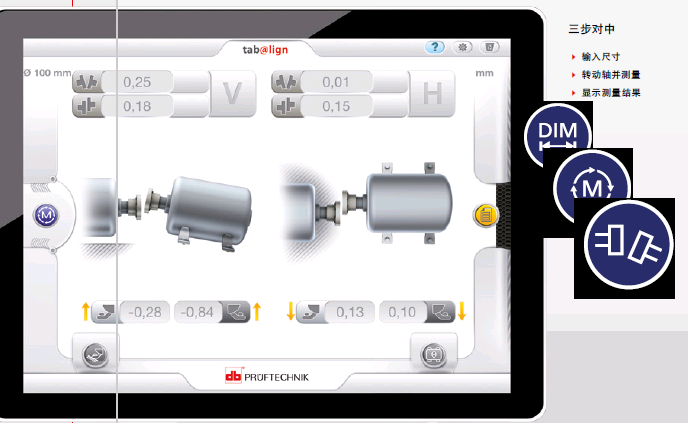

三步對中
? 輸入尺寸
? 轉動軸并測量
? 顯示測量結果
tab@lign® 技術參數
PRÜFTECHNIK業務包括以下領域
激光對中系統 狀態監測 無損檢測 服務 和技 術支持
傳感器
測量原理: 同軸反射激光束
環境保護: IP 67 (防水, 防塵)
環境光線抑制功能：支持
存放溫度: -20℃ 至 80℃ [ F 至
至
17 F]
工作溫度: 0℃ 至55℃ [3 F 13 F]
尺寸規格: 約為107 x 70 x 49 mm [4 1/4” x 2 3/4” x 2” ]
重量: 約為177 g [6 1/2 oz.]
激光類型: 鎵鋁砷半導體激光
波長 (典型) 675 nm (紅色, 可見)
安全等級: 2級, FDA 21 CFR 1000 和 1040
光束功率: < 1 mW
安全提示: 不能直視激光束
傳感器分辨率: 1 μm; 精度: > 98%
內置傾角儀測量范圍: - 36 ; 分辨率: <
EC guidelines for electric devices (73/23/EEC) and those
relating to electromagnetic compatibility (2004/108/EC)
are fulfilled
反射器
型號: 9 棱鏡; 精度 (avg): > 99%
環境保護: IP 67 (防水, 防塵)
放置溫度: -20℃ 至80℃ [- F 至17 F]
操作溫度: -20℃ 至60℃ [- F 至14 F]
尺寸規格: 約為100 x 41 x 35 mm [4” x 1 5/8” x 1 3/8” ]
重量: 約為65 g [2 1/2 oz.]
藍牙®模塊
傳輸功率上等, 100 mW
傳輸
距離
10 m [33 ft.]
符合標準美國FCC認證 15.247標準
LED 指示燈1個LED指示燈用于無線通訊,
3個LED指示燈用于顯示電池狀態
電源2 x 1.5 V IEC LR6 ( )電池
工作時間14小時典型使用
( 50%測量，
50% 待機)
工作
溫度
-10℃ 至50℃ [1 F 至12 F]
防護
等級
IP 65 (防塵和防水),
防震
尺寸規格約為 81 x 41 x 34 mm
[3 1/8” x 1 11/16” x 1 5/16” ]
重量約為133 g [4.7 oz.]
包括電池和電纜
顯示單元
蘋果能與 iPhone 3GS, iPhone 4, iPhone 4S
iPhone 5, iPad, iPad 2, iPad (第3代和第4代)
iPad mini, iPod touch (第4代和第5代)兼容
安卓
P R O V E N Q U A L I T Y
Made in Germany
Global Presence
Qualified Support
Quality Service
LASER RADIATION
CLASS 2 LASER PRODUCT
DO NOT STARE
INTO BEAM
tab@lign®, ROTALIGN® Ultra iS 和 VIBXPERT® 在 PRÜFTECHNIK Dieter Busch 股份有限公司擁有磚利權，在沒有獲得PRÜFTECHNIK Alignment Systems GmbH
明確書面允許情況下不得以任何形式復制和使用。由于本公司政策以及產品的不斷發展，這份彩頁上的信息如果更改將不會提前通知。普盧福（PRÜFTECHNIK）的
產品在全球范圍內受已注冊或者正在申請的磚利的保護。ISO 9001:2008 合格證書
© Copyright 2013 by PRÜFTECHNIK AG
CE一致性
需要 2.3 或2.3以上的版本，有些特定的版本還在
完善中。
