JTLC-830現場動平衡儀(PDA型)可以利用試重法或影響系數法進行動平衡校正，系統將自動解算出加(減)配重的質量大小和角度。通過配備的藍牙打印機，可打印輸出各類數據信息報表。許多情況下，一次動平衡校正就可以去除轉子(軸系)90%以上的不平衡量。
產品特點：
? 工藝設計先進，具有功耗低、性能可靠、造型美觀、使用攜帶極為方便的特點。
? 按國標制造，測量值與國際振動烈度標準(ISO 2372)比對可直接判斷設備運行狀態。
? 自帶振動分析診斷功能，可快速準確診斷設備振動故障原因，快速解決動平衡問題。
? 適用于各類旋轉型機械的動平衡校正。
? 內置國際振動烈度標準，可根據不同的行業選擇行業標準。
? 向?qū)讲僮?，只需按照動平衡向?qū)б徊讲讲僮?，輕松解決動平衡問題
? 可進行多次校正，知道滿意為止。
? 獨特動平衡續作功能
? 高清大屏顯示，3.5寸真彩液晶屏，640×480象素
? 內置大容量鋰電池，可長時間工作。
? 便攜式設計，體積小，重量輕。
? 大容量存儲確保數據長久存儲。
3.技術參數：
| 系統功能 | 技術指標 |
| 適用范圍 | 具有單面、雙面平衡能力，可適合不同種類轉子的現場平衡 |
| 平衡方法 | 試重法和影響系數法。 |
| 開機次數 | 利用現場原有安裝條件，開停機2～3次。利用影響系數法1次起機即可獲得配重，達到動平衡校正的效果，大大的提高了工作效率。 |
| 試重估算方法 | 可以根據輸入的轉子資料結合實際的現場環境自動估算出合理的動平衡試重質量，減少1次開機，大大的提高了工作效率。 |
| 配重方法 | 去試重法、不去試重法；有任意角度法、等分配重法；添加滑塊法、滑動滑塊法 |
| 向?qū)讲僮?/span> | 提供了完善的向?qū)絼悠胶夤δ?，操作者只要按向?qū)б徊讲竭M行就可以輕松完成動平衡校正，非常容易上手。 |
| 動平衡續作功能 | 若是因為某些原因而中斷了整個動平衡過程，可以由中斷處接著向下做，不必從頭開始。從而繼續完成動平衡過程 |
| 故障診斷功能 | 在平衡之前，可以先進行一下故障診斷，以便確保故障原因就是動平衡不良，避免盲目動平衡；本功能可以診斷設備的常見故障，一機多能。 |
| 矢量分解 | 對解算出的平衡質量進行合理的矢量分解以及矢量合成，以滿足現場安裝的客觀要求。 |
| 平衡報表 | 動平衡過程完成后，軟件可以自動生成動平衡報表，明確轉子的基本信息，振動降低情況以及詳細的配重信息。 |
| 平衡效果 | 一次平衡可使不平衡量減少90%以上 |
| 軟件 | 軟件二年免費升級，系統終身維護 |
| 技術指標 | 詳細參數 |
| 通訊 | USB接口 |

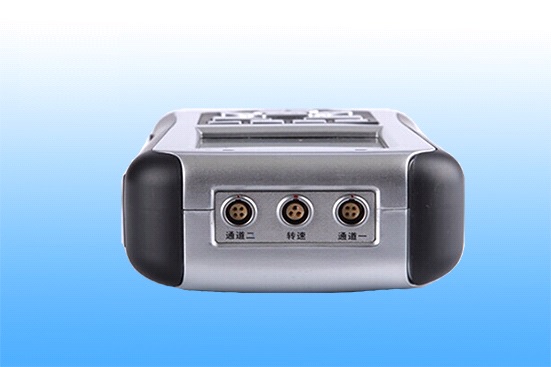

| 通道數 | 單/雙通道兩種，另外配置1個轉速通道 |
| 獨立信號 | 各通道絕對獨立的信號處理，確保各通道信號的獨立性，杜絕通道間干擾 |
| 一致性 | 硬件多通道同時采樣保持，確保多通道振動信號的絕對同相位。 |
| 增益放大 | 硬件程控增益放大器，放大倍數1、2、4、8、16、32、64、128、256自動調節，有效地提高了信號的信噪比 |
| 多重濾波 |
硬件多重信號濾波，最大限度的靈活的獲得目標信號。 低通濾波: 600Hz到15K分段可調 高通濾波: 0.1Hz、10Hz、400Hz、1KHz 抗混濾波: 硬件自動調節 |
| 硬件積分處理 | 硬件積分處理（不加積分、一次積分、二次積分），若使用加速度傳感器，可以獲得加速度、速度、位移三種信號 |
| 高精度的AD轉換器 | 14位A/D，有效的提高系統精度。 |
| 豐富的觸發源 | 內部振動信號觸發，外部轉速信號觸發，保證了各種復雜應用 |
| 系統頻率分析范圍 | 0.1Hz—100KHz |
| 譜 線 數 | 100、200、400、800、1600、3200、6400、12800 |
| 轉速適用范圍 | 標準型：300～60000轉/分 |
| 操作系統 | 嵌入式WINXP |
| 存儲容量 | 4G |
| 液晶顯示 | 3.5寸真彩液晶屏，640×480象素 |
| 觸摸屏 | 全屏幕觸摸操作 |
| 振動精度 | 振動參數精度5％ |
| 轉速精度 | 轉速精度1%% |
| 工作溫度 | -20℃～50℃ |
| 環境濕度 | 95% RH非冷凝 |
| 剩余不平衡量 | 質量為1mg 振動值：速度：0.01mm/s 位移：0.01um |
| 電 源 | 交／直流供電，直流采用大容量充電電池 |
選型：
| 型號 | 通道數 | 類型描述 | 轉速適用范圍 | 系統功能 |
| JTLC830 | 單通道 | 經濟型 | 300～60000r/min | 手持PDA型，單面平衡能力，可適合不同種類轉子的現場平衡。 |
| JTLC830A | 雙通道 | 經濟型 | 300～60000r/min | 手持PDA型，單面、雙面平衡能力，可適合不同種類轉子的現場平衡。 |
| JTLC830D | 單通道 | 磨床專用型 | 300～60000r/min | 手持PDA型，單面磨床平衡專用，可適合不同種類轉子的現場平衡。 |
| JTLC830AD | 雙通道 | 磨床專用型 | 300～60000r/min | 手持PDA型，雙面磨床平衡專用，可適合不同種類轉子的現場平衡。 |

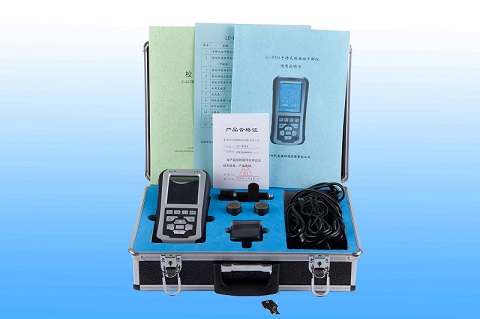

標配：
| 序號 | 名稱 | 數量 | 單位 | 型號/編號 | 備注 |
| 1 | JTLC830主機 | 1 | 套 | 2008*** | |
| 2 | 振動加速度傳感器（含磁座） | 1（830） | 支 |
**** **** |
5－10KHz 30mv/g |
| 2（830A） | |||||
| 3 | 振動傳感器專用線纜 | 1（830） | 條 | 5M | |
| 2（830A） | |||||
| 4 | 激光轉速傳感器 | 1 | 支 | 5－200CM | |
| 5 | 轉速傳感器專用線纜 | 1 | 條 | 5M | |
| 6 | 專用電源適配器 | 1 | 臺 | ||
| 7 | 反光條 | 1 | 張 | ||
| 8 | 轉速傳感器卡座 | 1 | 個 | ||
| 9 | 軟件說明書 | 1 | 套 | ||
| 10 | 合格證 | 1 | 張 | ||
| 11 | 外包裝箱 | 1 | 個 | ||
| 12 | 裝箱單 |
5.成功案例
以振動狀態監測，動平衡技術為核心，集相關設備研發、生產、銷售和服務為一體的高新技術企業，與我們合作的客戶更是遍及國內外。以下為大家做一個簡單的介紹：
離心式脫水機 ：對離心機進行振動分析，確定引起振動的原因。
減速機監測 ：測點為其高速軸水平方向。高速軸垂直方向。
汽車發動機 ：對汽車發動機模擬軸進行振動分析和現場動平衡校正
離線檢測與現場動平衡 ：表面光潔度、工件外形尺寸誤差、部分細小工件表面損壞、孔偏，工件真圓度不良，垂直度不良
6.應用
產品應用行業
自主研發生產的故障診斷、動平衡、設備點檢、振動監測等多個系列的產品，廣泛應用于石油、石化、化工、船舶、冶金、軍工、核工業、汽車、水泥、冶金、鋼鐵、機械制造、電力、高校、航空航天、鐵路、煙草、供水、建材等行業的制造、生產、質控環節上，客戶對象遍及海內外。
產品應用范圍
JTLC-830系列動平衡儀適用于校正各種旋轉型機械設備的動平衡問題，屬于通用型儀器儀表，可以測量風機、電機、壓縮機、汽輪機、加工中心、繞線機、破碎機，磨床等等各種旋轉型機械設備
